雙降治理-廣東某日資企業工廠小功率柴油發電機組DPF+SCR脫硝治理典型案例

http://www.media168.com.cn/upload/20241126/111238_97251.png

案例屬性

產品概述

導讀

摘要

本項目是廣東省某日資企業廠內配套小功率柴油發電機組尾氣治理改造項目。本項目配套為Deutz BF4M1013FC柴油發動機100kW發電機組，為機房機組，排煙管通過外墻爬升至5樓樓頂排放。項目位于工業區核心，備有柴油發電機組為企業生產應急應安設備，每月需進行機組測試啟動，發電機組排放需滿足環保要求。

本次改造為增加加裝金屬DPF和SCR系統，對尾氣中的顆粒物、氮氧化物進行治理，滿足環保排放要求。

鄭重聲明：
本鏈接所有文字、圖片及視頻均源自綠聯凈化原創并擁有全部知識產權，翻錄或轉載請聯系綠聯化營銷中心0769-22899111。

項目簡介

項目名稱：廣東某日資企業工廠小功率柴油發電機組DPF+SCR脫硝治理項目；

機組信息：Deutz BF4M1013FC柴油發動機100kW發電機組；

機組功率：機組單機功率2000kW；

機組功率：102.7kW；

發動機品牌：道依茨（Deutz）；

發動機缸型：L4；

發動機排量：4.76L；

機組數量：1套；

處理設備：第三代干式合金金屬黑煙凈化器+選擇性催化還原脫硝系統

項目改造背景

本項目改造前，1臺套柴油發電機組排放尾氣經過簡易水噴淋箱治理后，煙管經1樓機房順煙道爬升至樓頂排放，項目位于工業區核心，備有柴油發電機組為企業生產應急應安設備，每月需進行機組測試啟動，改造企業為外資企業，嚴格遵循中國排放法規要求，對發電機組尾氣進行改造治理，滿足排放環保排放要求并通過每月第三方檢測。

項目解決方案

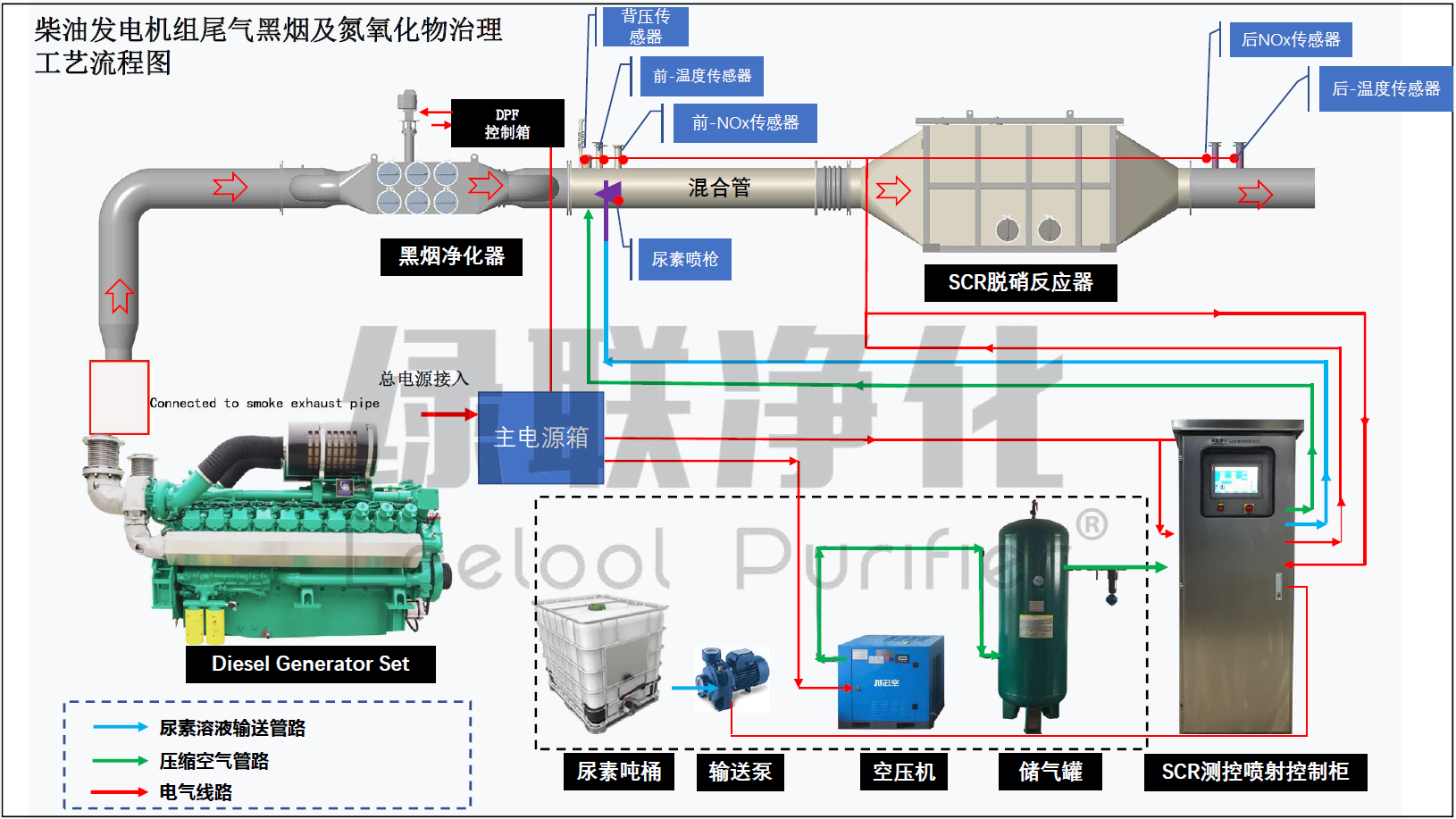

增加綠聯凈化內燃機尾氣治理雙降系統

綠聯凈化內燃機尾氣雙降系統，通過降低降低柴油發電機組尾氣中的黑煙和氮氧化物濃度，令其排放的數據達到環保要求。眾所周知，柴油發電機組在運行時，其內部發生的劇烈燃燒，會產生氮氧化物NOx，柴油的燃燒也難免會產生黑煙（即碳顆粒物），尤其是在不完全燃燒的情況下會產生大量的黑煙，對周圍環境造成嚴重的污染。

綠聯凈化柴油發電機組雙降系統由DPF黑煙凈化器和SCR脫硝系統組成，前段DPF（第三代干式黑煙凈化器）用于吸附過濾尾氣中的黑煙，SCR脫硝系統用于催化還原氮氧化物，將NOx還原成氮氣和水蒸氣。綠聯凈化第三代干式黑煙凈化器采用金屬濾芯材質，組合式DPF方便拆卸水洗，SCR脫硝系統中的尿素水溶液選擇催化將氮氧化物還原成氮氣，兩套設備組合達到柴油發電機組尾氣雙降達標的要求。

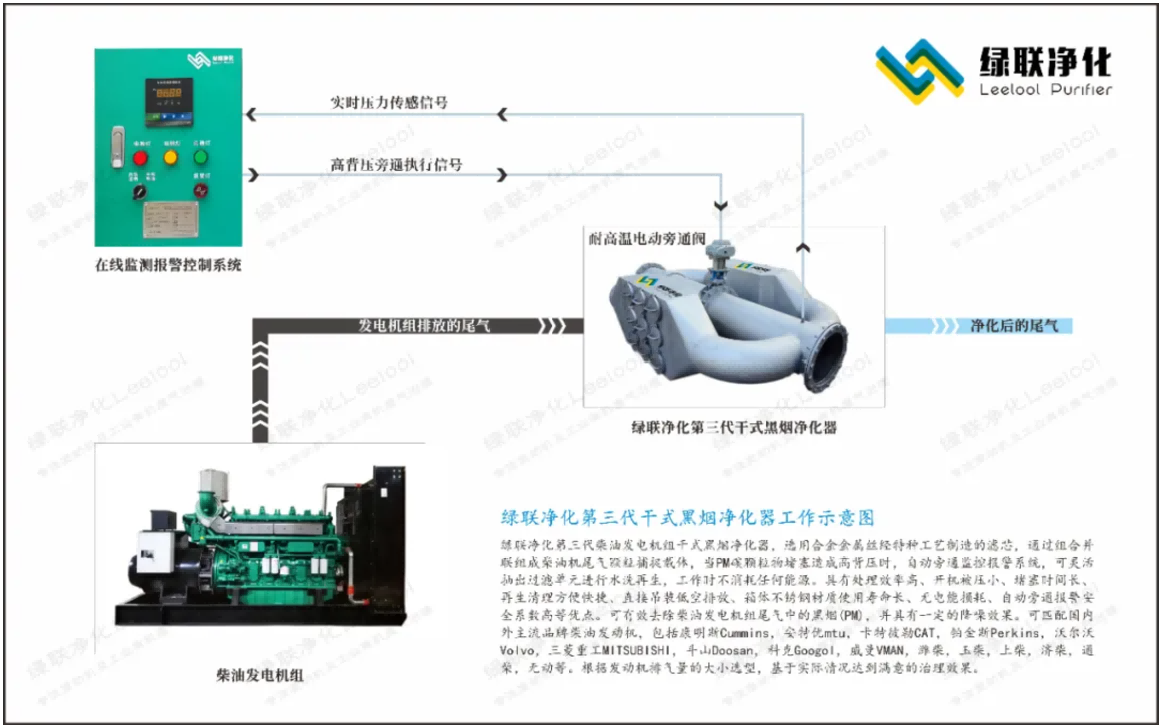

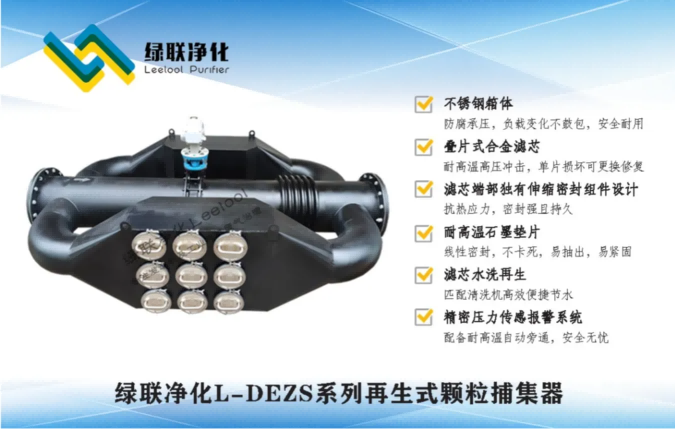

綠聯凈化第三代干式黑煙凈化器

綠聯凈化Leelool的主營產品柴油發電機組第三代干式黑煙凈化器，可匹配國內外主流品牌柴油發動機，包括康明斯Cummins，安特優mtu，卡特彼勒CAT，鉑金斯Perkins，沃爾沃Volvo，三菱重工MITSUBISHI，斗山Doosan，科克Googol，威曼VMAN，濰柴，玉柴，上柴，濟柴，通柴，無動等。根據發動機排氣量的大小選型，基于實際情況達到滿意的治理效果。

綠聯凈化Leelool的第三代干式黑煙凈化器選用合金金屬絲經特種工藝制造濾芯，通過濾芯組合并聯組成柴油機尾氣顆粒捕捉器，卡扣固定可抽出單元式設計，當堵PM碳顆粒物塞造成高背壓時，自動旁通監控報警系統，可以靈活抽出過濾單元進行水洗再生，工作時不消耗任何能源。具有處理效率高、開機被壓小、堵塞時間長、再生清理方便快捷、直接吊裝安裝方便、全身采用304不銹鋼使用壽命長、具有降噪功能、無電能損耗、自動旁通報警系數高等優點。可以有效去除柴油發電機組尾氣中的黑煙顆粒(PM)、一氧化碳（CO）、碳氫化合物（HC)和其它有害物質，并具有一定的降噪消音效果。

綠聯凈化發動機尾氣SCR脫硝系統

發動機行業環保的主要目標就是治理尾氣中的黑煙、氮氧化物、碳氫化合物等有害物質。綠聯凈化Leelool專注于發動機尾氣及工業有機廢氣治理，主營產品自主研發，并通過了ISO9001質量體系認證，在發電機組尾氣治理行業有獨特優勢。

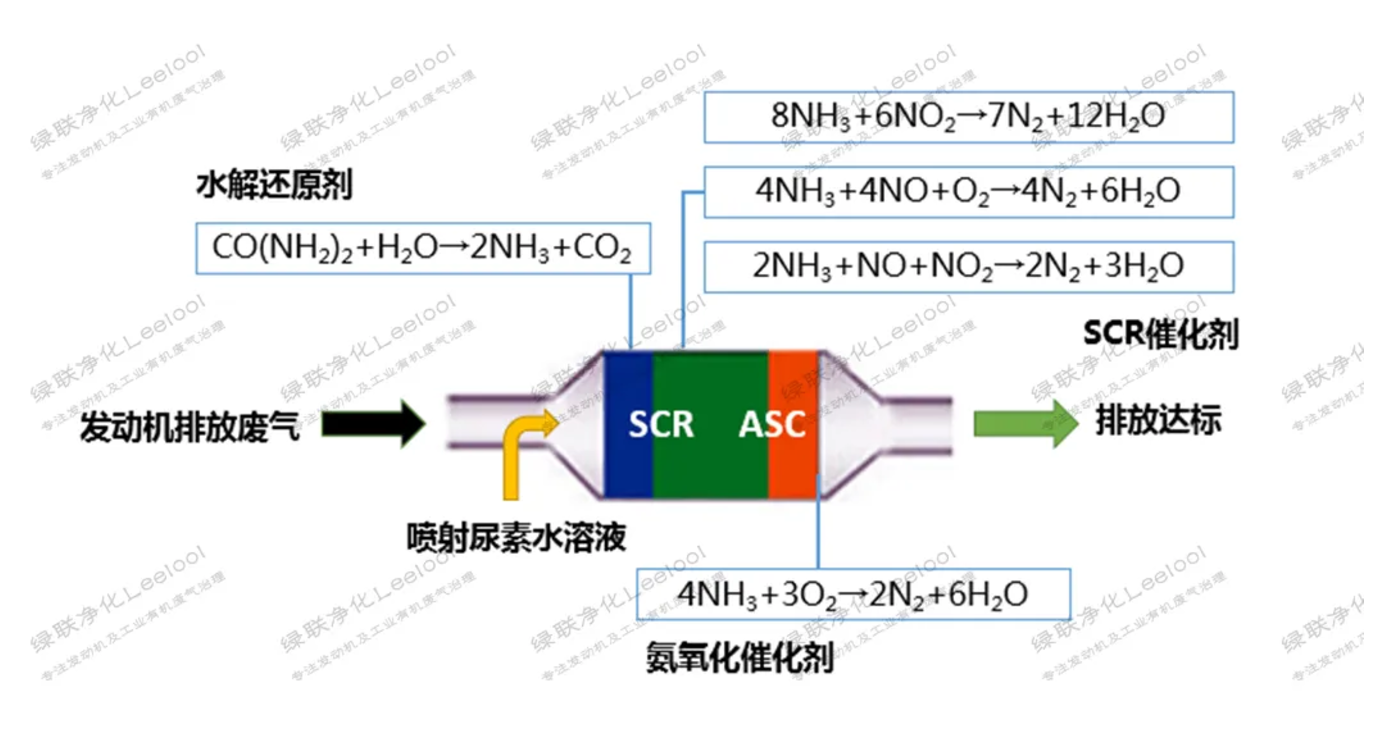

選擇性催化還原法（SCR）對柴油機尾氣中NOx進行控制，利用NH?或尿素（通常采用質量比為32.5%的尿素水溶液）作為還原性物質，在O?濃度高出 NOx濃度兩個數量級以上的條件下，在一定的溫度和催化劑作用下，利用NH?將NOx還原為N?和H?O，由于NH?高選擇性地優先還原NOx，而不先與O?反應，故稱之為“選擇性催化還原”。對于多余的NH?在SCR載體末端涂覆一定比例的氨逃逸催化劑（ASC），確保NH?與O?反應生成N?和H?O，避免NH?泄漏造成二次污染。

項目圖片

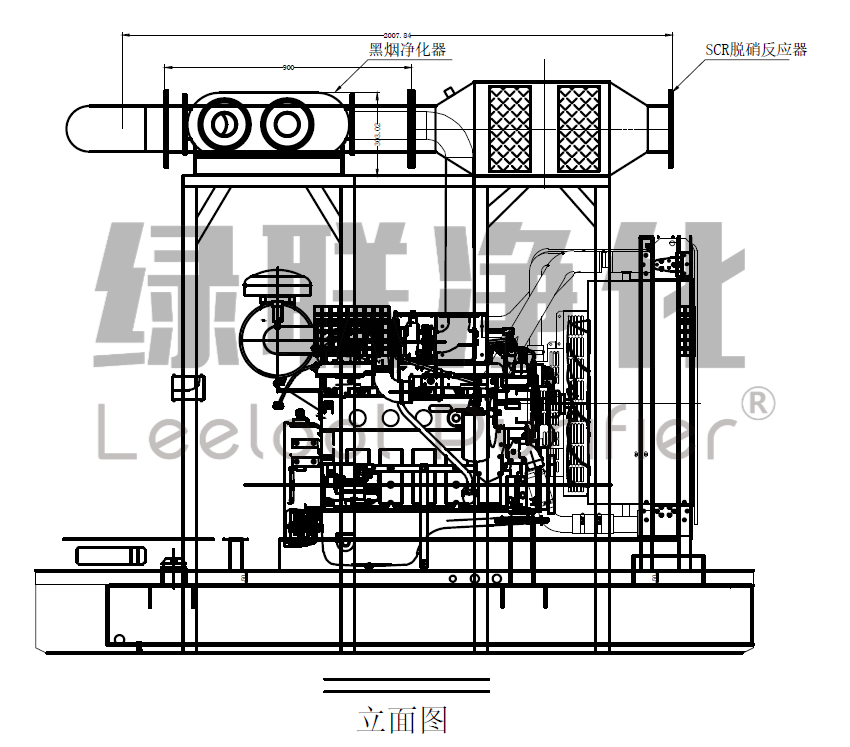

安裝布置立面圖

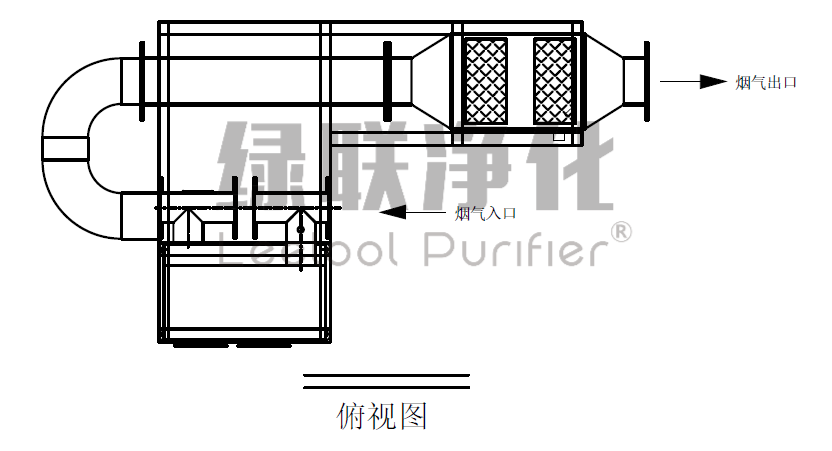

安裝布置俯視圖

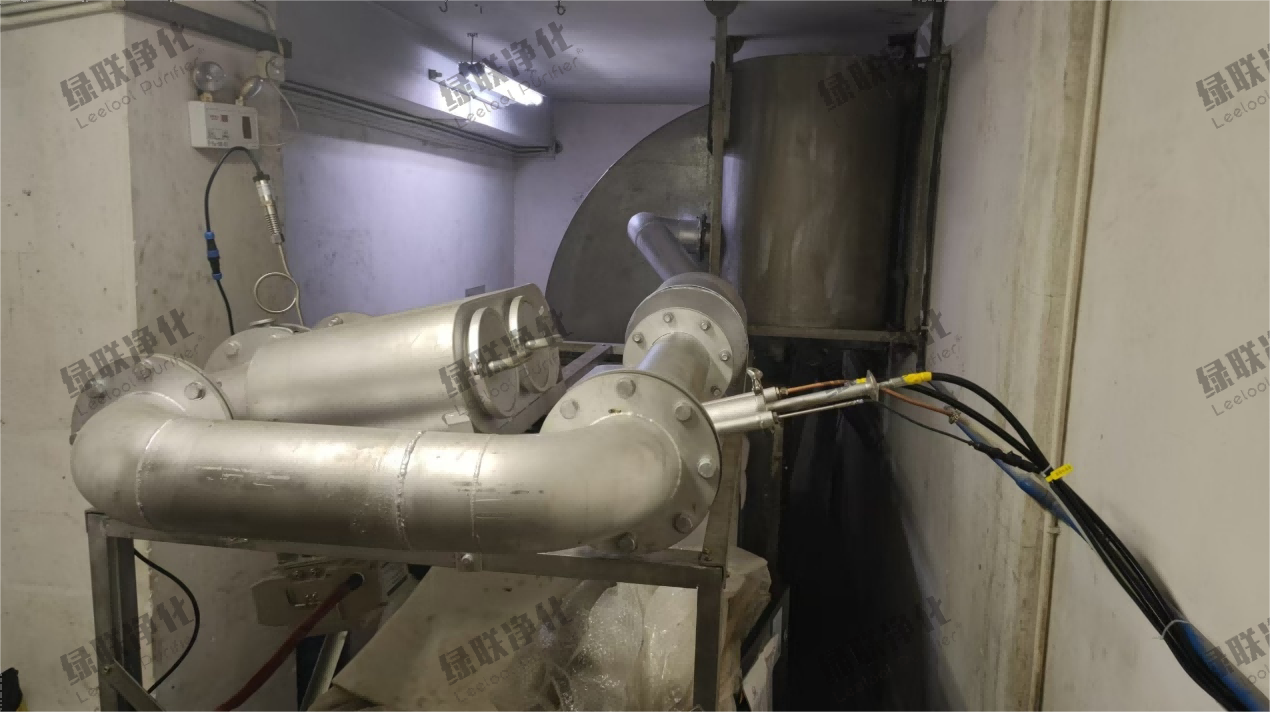

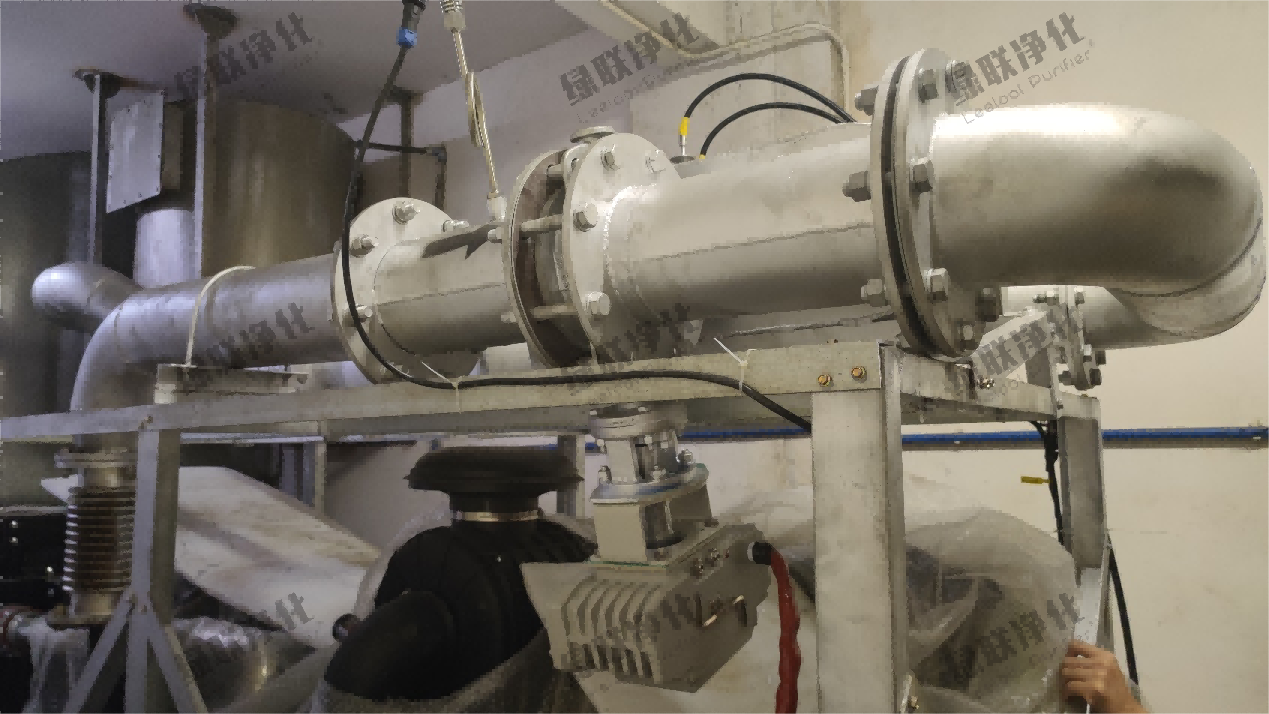

LC10-DEZS-4型干式金屬黑煙凈化器+混合管+SCR反應器實拍圖

LC10-DEZS-4型干式金屬黑煙凈化器實拍圖

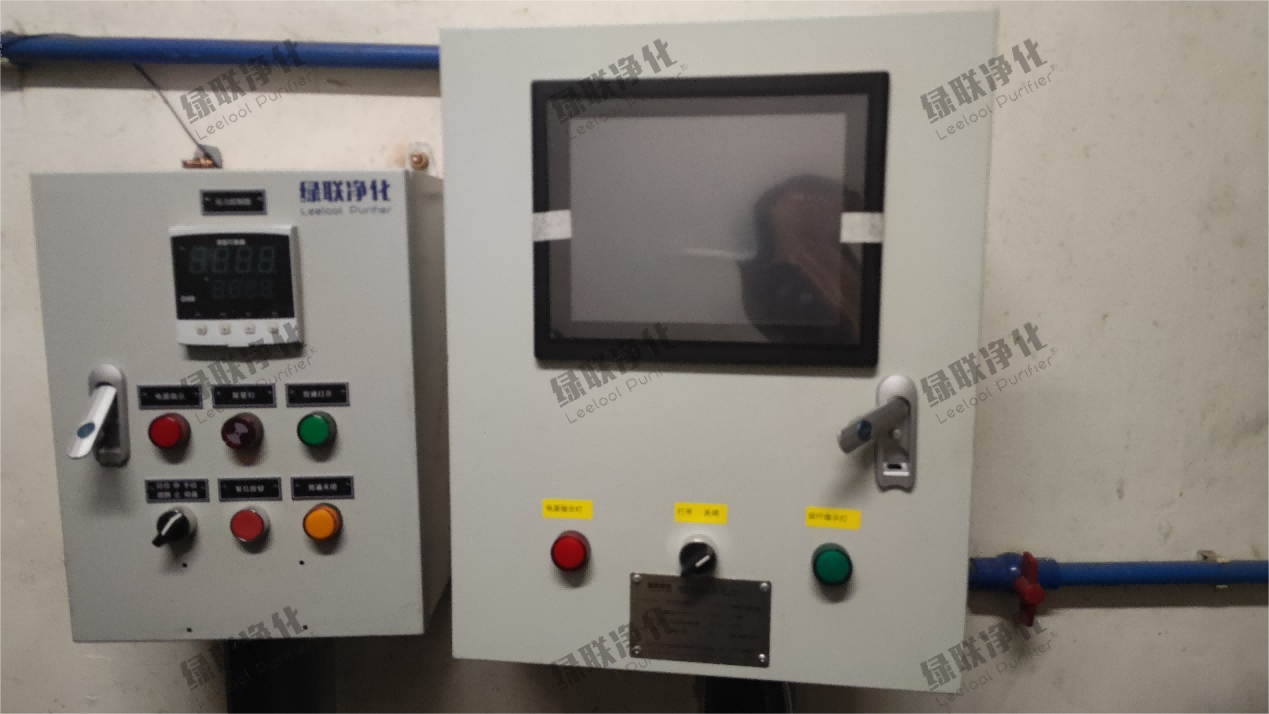

干式金屬黑煙凈化器控制箱+SCR系統控制箱實拍圖

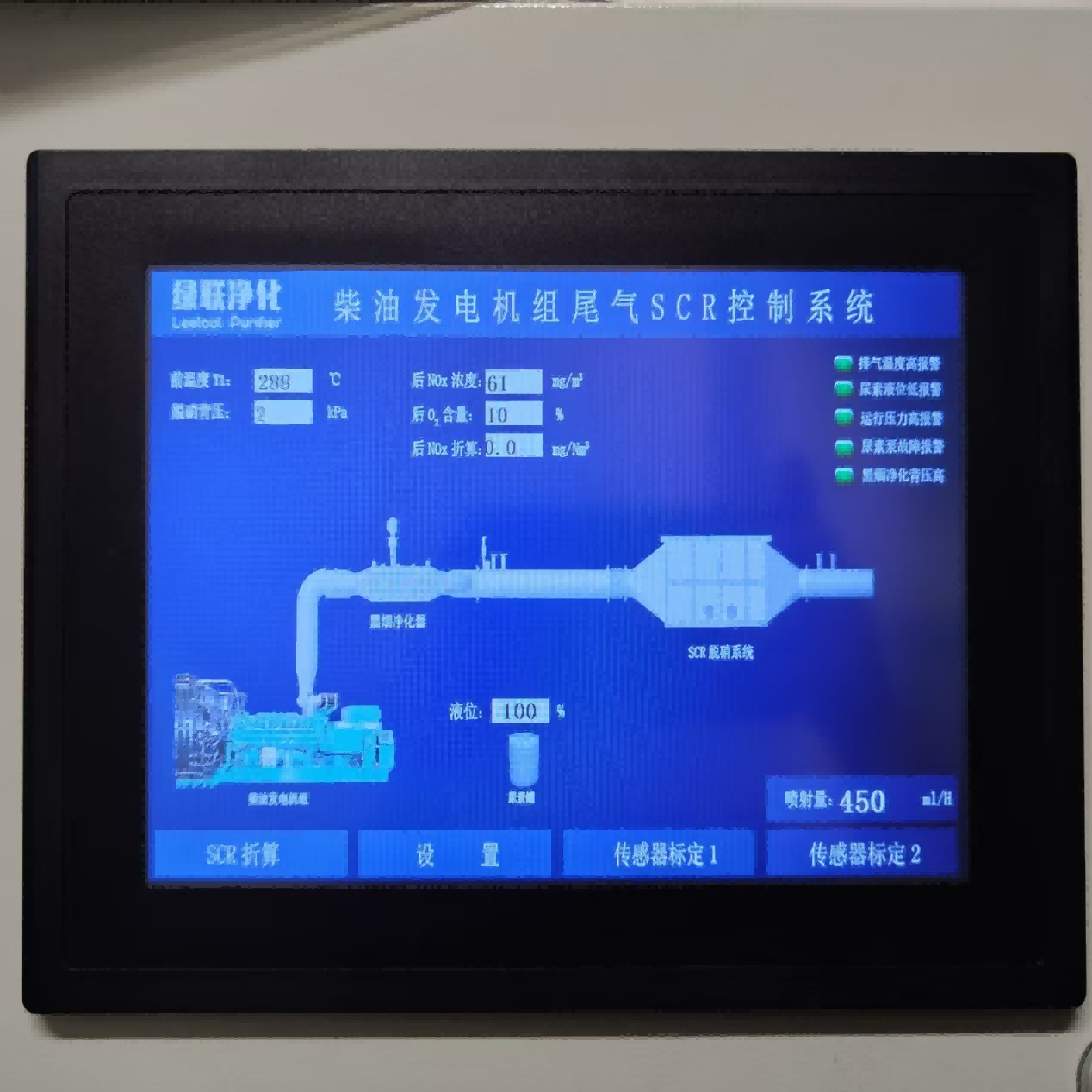

SCR系統顯示屏數據

治理結果

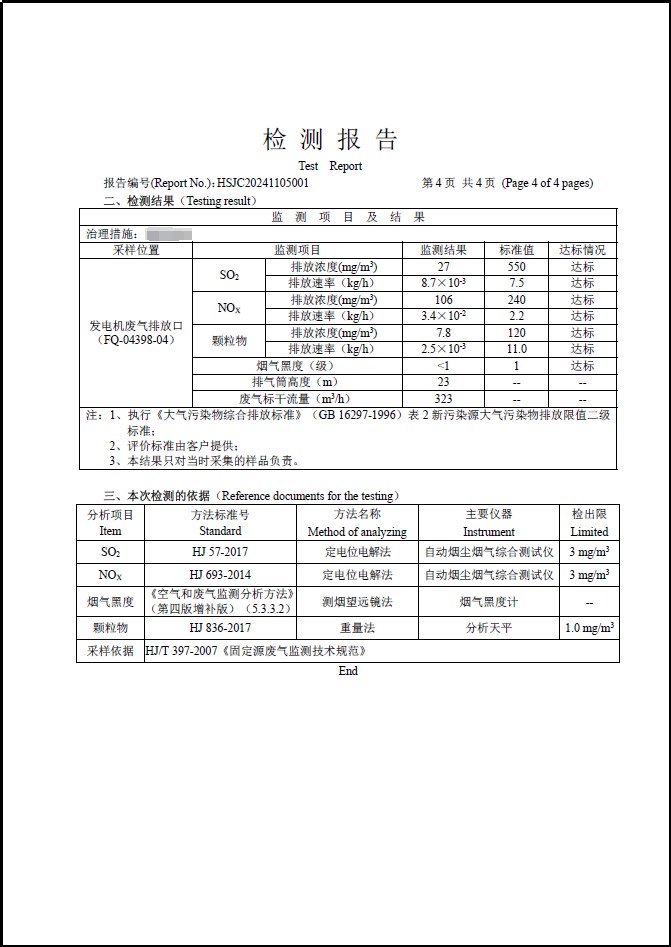

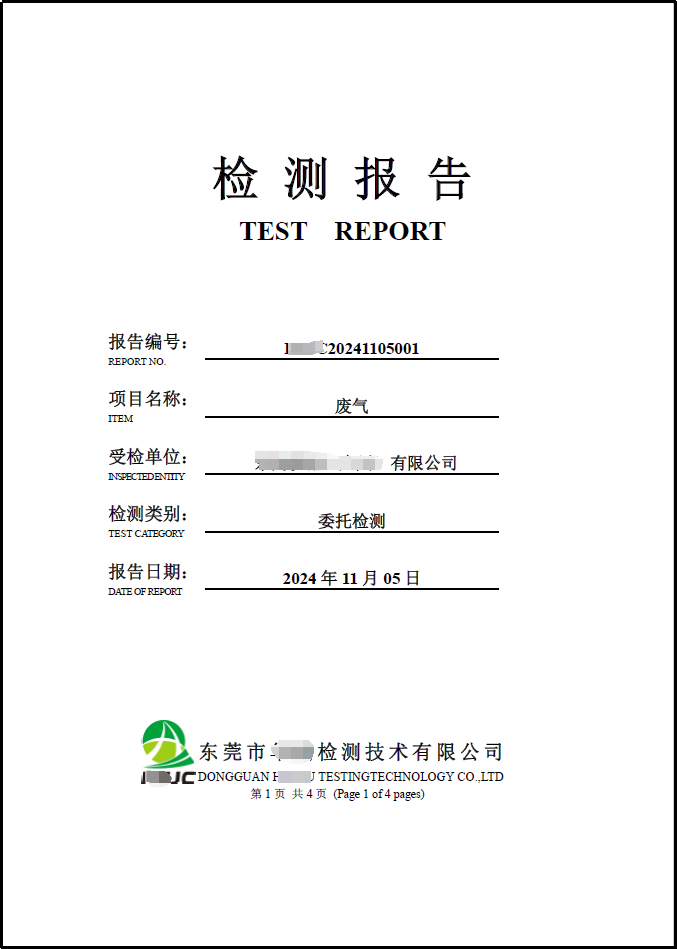

本項目改造完成后，委托第三方檢測機構，經過檢測其中SO2濃度為27mg/m3（小于限值550 mg/m3），NOx濃度為106 mg/m3（小于限值240 mg/m3），顆粒物濃度為7.8 mg/m3（小于限值120 mg/m3），林格曼黑度＜1級（限值1級），符合《大氣污染物綜合排放標準》（GB16297-1996）表2新污染源大氣污染物排放限值二級標準。
